ich möchte einen Brandschutznachweis nach Tabelle 5.2 bzw. Gleichung 5.7 bei einer Stütze mittels Teddy durchführen.
Ich habe eine Test-Kombination für den Brandfall definiert und auch als (AB) deklariert. Sie wird auch aufgeführt, allerdings im Brandschutznachweis nicht angesetzt.
Hier ist mein Code im Teddy:
+PROG COLUMN urs:7 $ Column Ergebnisse
KOPF
POS C1 TEXT ‘Stütze b/h=30/30cm’
ECHO MAT ja; ECHO QUER ja; ECHO SYST ja; ECHO EINW ja; ECHO LAST extr
ECHO AUFL ja; ECHO SCHN ja; ECHO VERF ja; ECHO KOMB VOLL
ECHO BEW ja; ECHO BILD extr
STEU BEME
STEU NETT ja
KOMB LF 1001 TYP (D)
KOMB LF 1002 TYP (D)
KOMB LF 1003 TYP (D)
KOMB LF 3001 TYP (AB) ‘Brandfall’
COPY 1 1
FIRE R 90 T52A+GL57 ALCC 1.00
ENDE

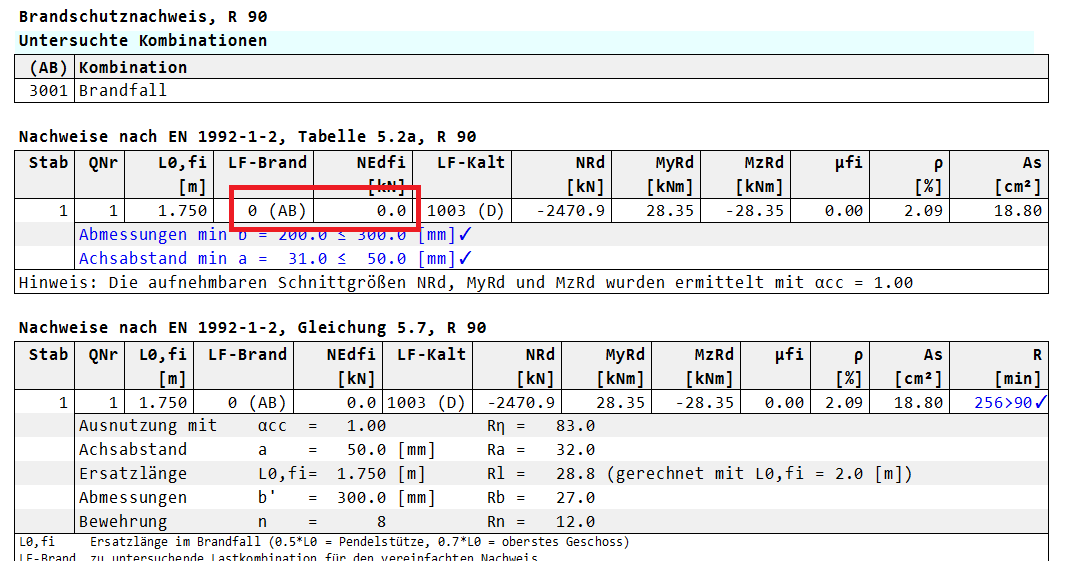

Im Ausdruckprotokoll steht bei LF-Brand aber weiterhin 0 und auch die Last NEdfi ist 0. Lastfall 1, aus dem die Kombination für den Brandfall erstellt wird, hat eine Last.
LF 1 ist auch u.a. in der Kombination 1001 enthalten und die Bemessung funktioniert. Ich habe den LF 1 zusätzlich testweise in STAR2 berechnen lassen, aber auch das hat nichts geändert.
Ich empfehle den Task Stützenbemessung in eine Teddy-Eingabe umzuwandeln. Dann hat man die Syntax zumindest und kann dann noch etwas ergänzen. Bei dir habe ich folgend STEU Befehle hinzugefügt und die Schnittkräfte. Probiere mal aus, ob es funktioniert.
+PROG COLUMN urs:7 $ Column Ergebnisse
KOPF
POS ‘1’ LAGE ‘’ TEXT ‘Line’
ECHO MAT ja; ECHO QUER ja; ECHO SYST ja; ECHO EINW ja; ECHO LAST extr
ECHO AUFL ja; ECHO SCHN ja; ECHO VERF ja; ECHO KOMB VOLL
ECHO BEW ja; ECHO BILD extr
STEU NKV
STEU EMIN 0
STEU NETT ja
STEU BFNR 1
STEU BGNR 3
KOMB 1001 (D) ‘1.35G(1)+1.5Q(2)’
KOMB 1002 (D) ‘1.35G(1)’
KOMB 1003 (D) ‘G(1)’
KOMB 3001 (AB) ‘G(1)+0.3Q(2)’
KOMB 3002 (AB) ‘G(1)’
SLN 1 Z0 -4.23198e-17 ACHS ‘’ EBEN ‘’ BEZ ‘Line’
LF 1 TYP G BEZ ‘Loadcase 1’
SCHN N -6.075
LF 2 TYP Q BEZ ‘Loadcase 1’
SCHN N -10
FIRE R 90 T52A+GL57 ALCC 1.00
ENDE
Als neuer Nutzer kann ich keine Dateien hochladen, aber hier ist meine vollständige Eingabe im Teddy:
+PROG AQUA urs:3 $ Materialien
KOPF Materialien
UNIT TYPE 1
NORM DIN EN199X-200X
ECHO VOLL nein
!*!Label Material
BETO 1 C 35
STAH 2 B 500B TMAX 28
!*!Label Querschnitt
QB 1 H 30 b 30 SO 50 SU 50 SS 50 MNR 1 MBW 2 BTYP U
ENDE
+PROG SOFIMSHC urs:2 $ Statisches System
KOPF C1
ECHO VOLL nein
SYST 3D GDIV 10000 GDIR POSZ
STEU MESH 1
SPT 1 X 0.00 0.00 -3.5 FIX ZP
SPT 2 X 0.00 0.00 0.00 FIX PZMZZP
SLN 1 NPA 1 2 STYP “oy” QNR 1 BEZ C1
ENDE
+PROG SOFILOAD urs:1 $ Lasten
KOPF Lasten
ECHO VOLL nein
LF 1 TYP G BEZ ‘Eigengewicht’
STEL 1 1 TYP PZZ 740 0
LF 2 TYP Q BEZ ‘Nutzlast’
STEL 1 1 TYP PZZ 800 0
ENDE
+PROG STAR2 urs:4 $ Theorie I.Ordnung
KOPF Theorie I. Ordnung
ECHO VOLL nein
STEU I
LF 1,2
ENDE
+PROG SOFILOAD urs:5 $ Kombinationen
KOPF Kombinationen
ECHO VOLL nein
SEIT UNIE 0
LF 1001 TYP (D) BEZ ‘G(1)+I(X+Y+)’
COPY 1 1
STEL 1 1 TYP UZ 8.75 A 0.5 MESS SS
STEL 1 1 TYP UY 8.75 A 0.5 MESS SS
LF 1002 TYP (D) BEZ ‘1.35G(1)+I(X+Y+)’
COPY 1 1.35
STEL 1 1 TYP UZ 8.75 A 0.5 MESS SS
STEL 1 1 TYP UY 8.75 A 0.5 MESS SS
LF 1003 TYP (D) BEZ ‘1.35G(1)+1.5Q(2)+I(X+Y+)’
COPY 1 1.35
COPY 2 1.5
STEL 1 1 TYP UZ 8.75 A 0.5 MESS SS
STEL 1 1 TYP UY 8.75 A 0.5 MESS SS
ENDE
+PROG STAR2 urs:6 $ Theorie II.Ordnung
KOPF Theorie II. Ordnung
ECHO VOLL Nein
STEU II 100
STEU QWF 1
LF 1
BEW STAB EINZ LFB 1
BEME BRUC SMOD JA AMAX 20
DEHN BK1 FMAX 2.0
ENDE
ECHO VOLL Nein
STEU II 100
STEU QWF 1
LF 1001
BEW STAB EINZ LFB 1001
BEME BRUC SMOD JA AMAX 20
DEHN BK1 FMAX 2.0
ENDE
ECHO VOLL Nein
STEU II 100
STEU QWF 1
LF 1002
BEW STAB EINZ LFB 1002
BEME BRUC SMOD JA AMAX 20
DEHN BK1 FMAX 2.0
ENDE
ECHO VOLL Nein
STEU II 100
STEU QWF 1
LF 1003
BEW STAB EINZ LFB 1003
BEME BRUC SMOD JA AMAX 20
DEHN BK1 FMAX 2.0
ENDE
ENDE
+PROG COLUMN urs:7 $ Column Ergebnisse
KOPF
POS C1 TEXT ‘Stütze b/h=30/30cm’
ECHO MAT ja; ECHO QUER ja; ECHO SYST ja; ECHO EINW ja; ECHO LAST extr
ECHO AUFL ja; ECHO SCHN ja; ECHO VERF ja; ECHO KOMB VOLL
ECHO BEW ja; ECHO BILD extr
STEU BEME
STEU NETT ja
KOMB LF 1001 TYP (D)
KOMB LF 1002 TYP (D)
KOMB LF 1003 TYP (D)
KOMB LF 3001 TYP (AB) ‘Brandfall’
COPY 1 1
FIRE R 90 T52A+GL57 ALCC 1.00
ENDE

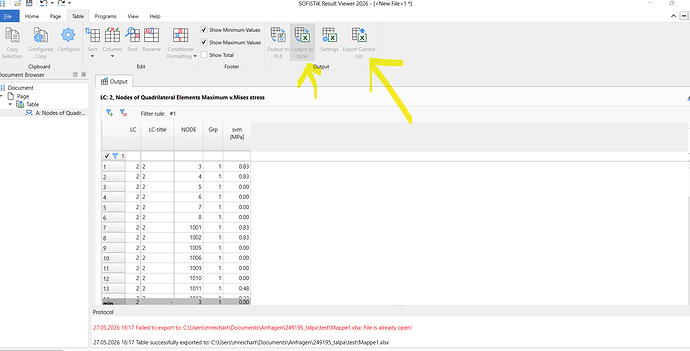

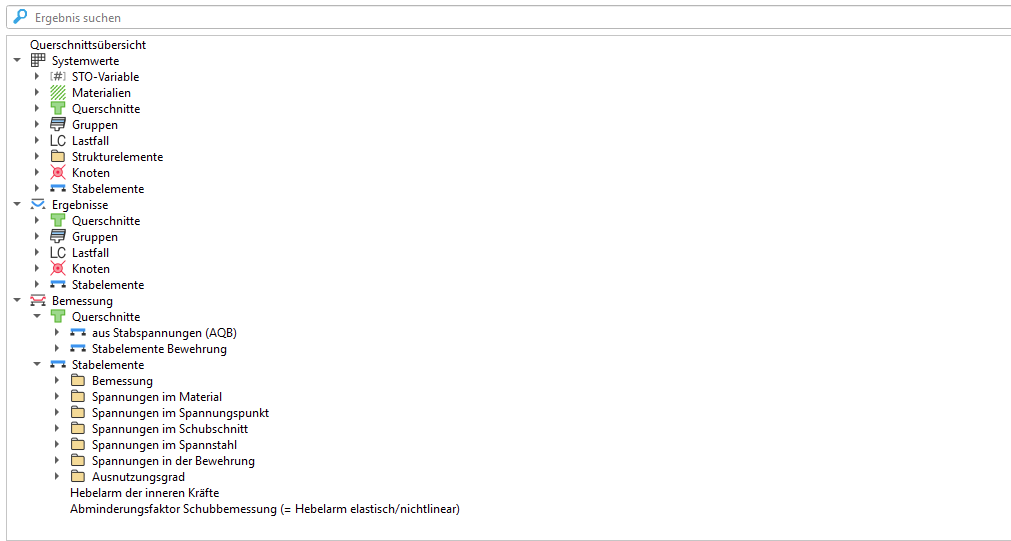

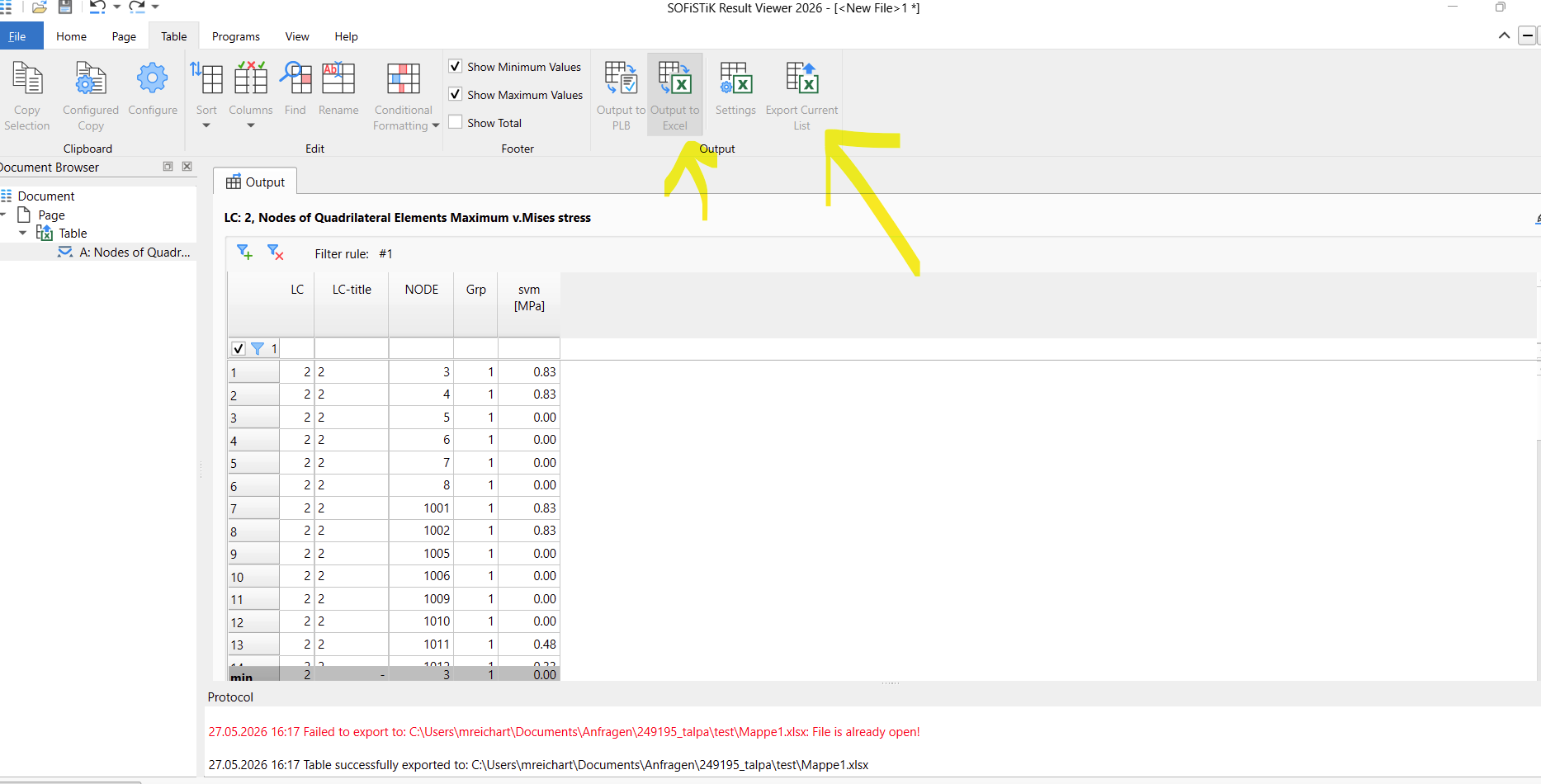

ich hätte noch eine Frage. Kann ich mir das Ergebnis des Brandschutznachweises auch in Excel über +prog results ausgeben lassen? Ich bin im Handbuch zu Resultviewer bisher nicht fündig geworden.
