Verbundträger - Warnung Nr. 271

SOFiSTiK
1

Hallo zusammen,

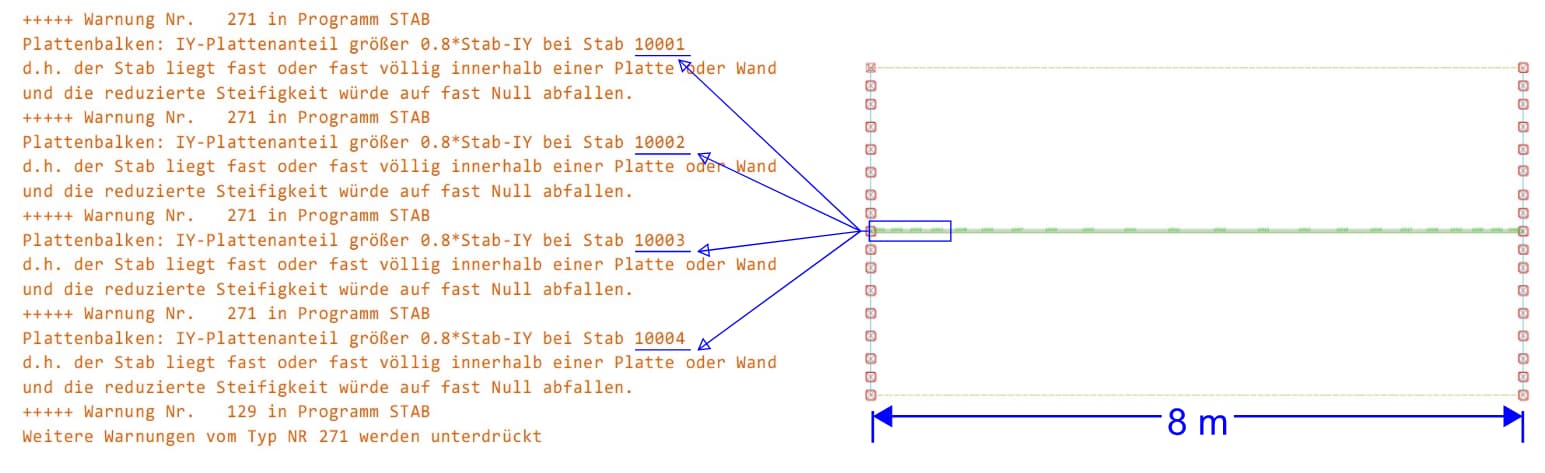

bei der Modellierung von Verbundträgern wird bei mir immer wieder die Warnung 271 angezeigt.

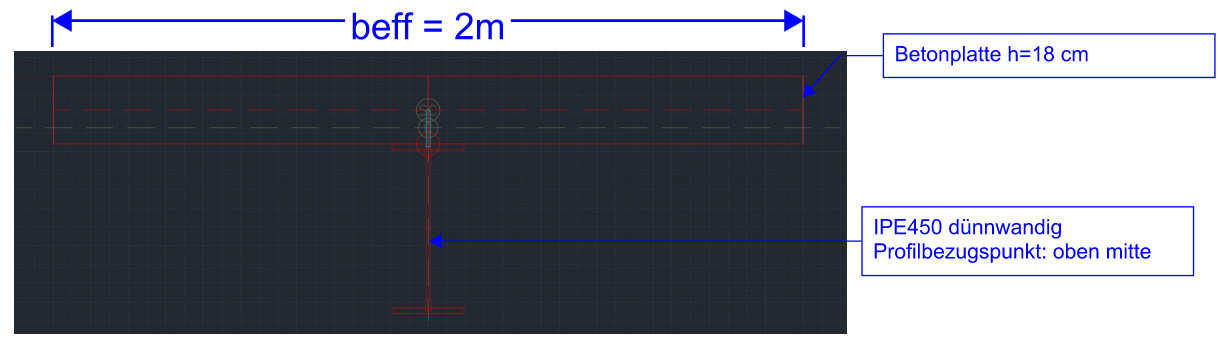

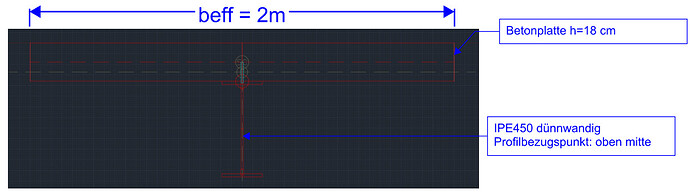

Der Verbundquerschnitt wurde als dünnwandiger Querschnitt definiert, wobei die effektive Breite des Druckgurts gemäß EC4 berrücksichtigt wurde. Der Verbundträger wurde als zentrischer Biegestab modelliert.
Die Warnung taucht bei mir nicht auf, wenn ich statt eines Verbundquerschnitts einen Plattenbalkenquerschnitt aus Beton modelliere.

grafik
grafik1545×473 78.8 KB

grafik
grafik1220×342 71.8 KB

.dat Sofisik 2024
Verbundtäger_exp.dat (60.1 KB)

Vielen Dank

Mario

2

Die Ursache könnte der dünnwandige Querschnitt sein. Bei dünnwandigen Querschnitten haben die Linienelemente mit ihrer Dicke kein eigenes Iy (also Länge x Dicke^3/12), es wirkt immer nur der Steineranteil. Bei der Plattenbalkenphilosophie subtrahiert ASE aber genau diesen Anteil. Wenn der dünnwandige Querschnitt dann eher gedrungen ist, fällt das stark ins Gewicht und es kommt zur Warnung.
